Ce petit modulateur MLI permet d'obtenir un signal modulé en largeur d'impulsion bipolaire, à partir d'un signal d'entrée quelconque (ou presque). La fréquence de la porteuse peut être réglée, par l'intermédiaire d'un cavalier, à 1 kHz pour observer la forme du signal à l'oscilloscope ou à 100 kHz pour filtrer plus facilement. L'étude du spectre grâce à une carte d'acquisition par exemple ou un simple filtrage permet de faire le lien avec Fourier.

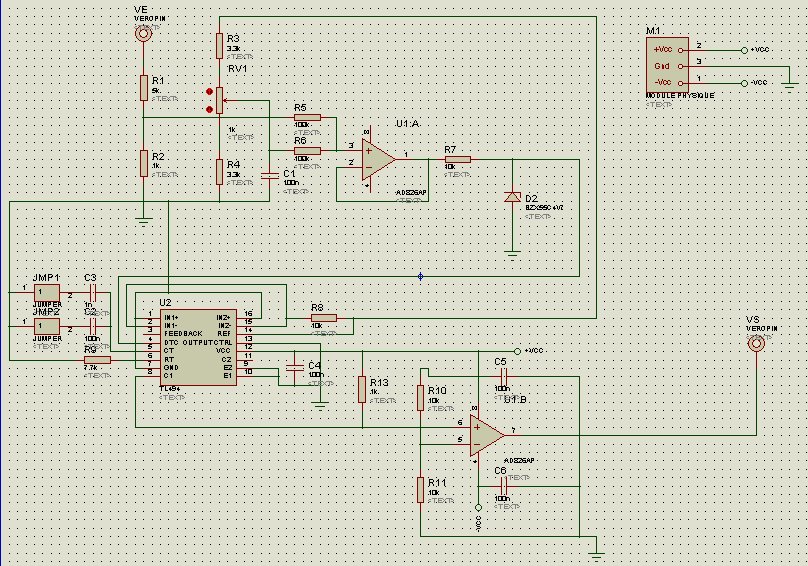

Le coeur du montage est un simple TL494 (classique et pas cher). Pour atteindre des fréquences de commutation de l'ordre de 100 kHz, un ampli opérationnel rapide est nécessaire (AD826 ici) mais si vous réduisez un peu la fréquence, un simple TL082 fera l'affaire.

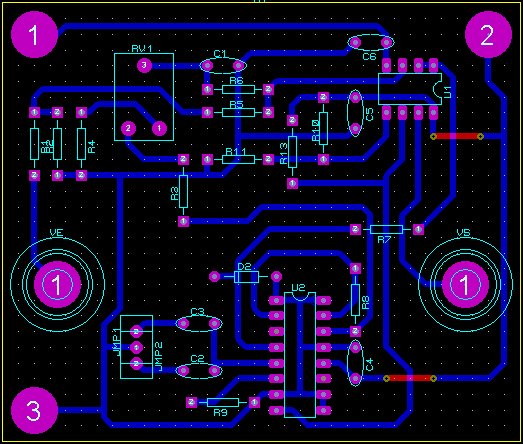

téléchargement fichier ISIS (utilisez le click droit pour sauvegarder directement le fichier)
