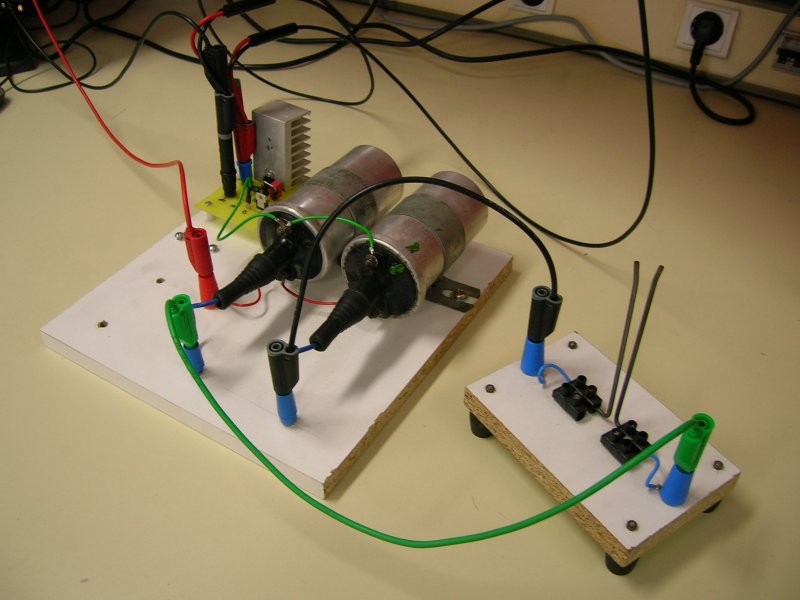

Ce hacheur couplé à une ou deux bobines d'allumages permet de faire des étincelles grâce à une tension de valeur très élévée. Elle est suffisante pour alimenter une petite échelle de Jacob et produire une étincelle de quelques millimètres. J'ai utilisé deux bobines en anti-parallèle afin d'obtenir une différence de potentiel plus élevée.

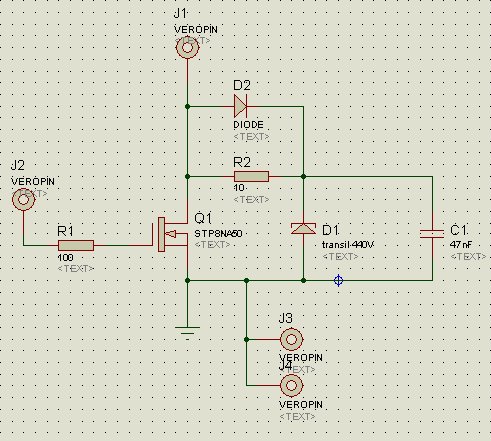

La diode transil de 440V est un peu juste avec les deux bobines (donc j'en ai mis deux en série). Il faut équiper le transistor d'un bon radiateur. En J3 et J4 se trouve la masse, En J2 un GBF avec une forme d'onde carrée de 0 à 10V et de fréquence 1 kHZ environ. Enfin en J1 la bobine d'allumage dont l'autre borne est reliée à une alimentation continue de 30V maximum. La diode D2 est une diode rapide de puissance (je vous donne une référence dès que je la retrouve).
téléchargement fichier ISIS (utilisez le click droit pour sauvegarder directement le fichier)
