Les schémas et le typon donnés sous le format ISIS et ARES de PROTEUS (disponible en version de démo gratuite).

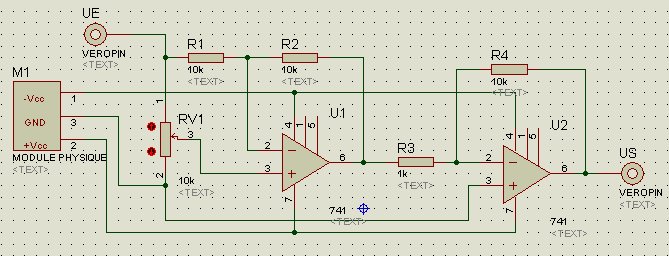

Cet amplificateur générique permet d'obtenir une amplification qui varie de -10 à +10 par simple réglage d'un potentiomètre.
Pour de meilleures performances le LM741 sera avantageusement remplacé par un TL081.
téléchargement fichier ISIS (utilisez le click droit pour sauvegarder directement le fichier)

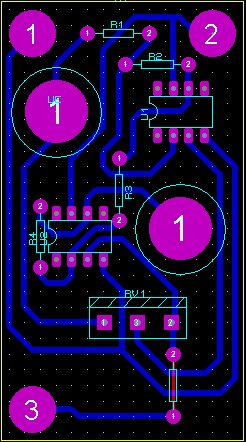

Le typon suivant permet de réaliser ce circuit au standard "fond de panier" décrit précédemment.
téléchargement fichier Ares (utilisez le click droit pour sauvegarder directement le fichier)
