Amplificateur de puissance :

Les schémas et le typon donnés sous le format ISIS et ARES de PROTEUS (disponible en version de démo gratuite).

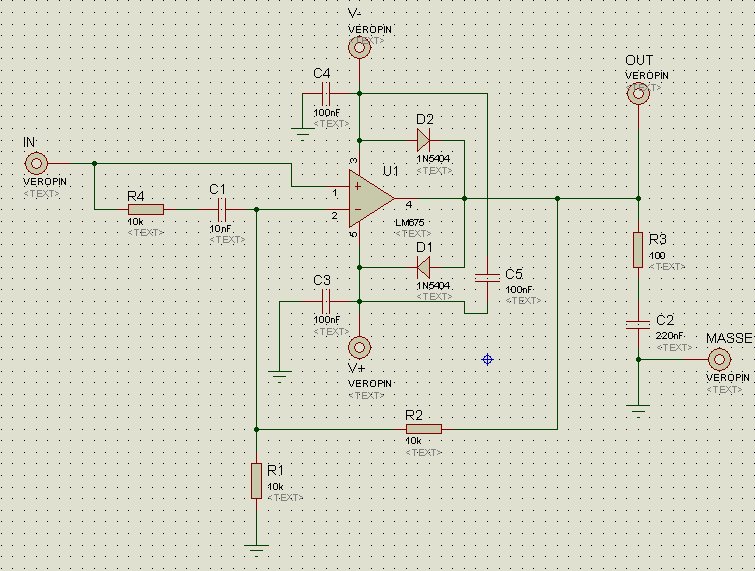

Schéma :

Cet amplificateur de puissance permet d'obtenir une amplification réglable de valeur 1 + R2 / R1. La résistance R2 est amovible. Elle est sur un support avec des broches de 4mm.

L'ensemble peut délivrer un courant maximal de 3 ampères si l'alimentation le permet. Le LM675 est assez bien protégé et résiste mieux que le L165 (moins cher), il faudra toutefois l'équiper d'un bon radiateur.

téléchargement fichier ISIS (utilisez le click droit pour sauvegarder directement le fichier)

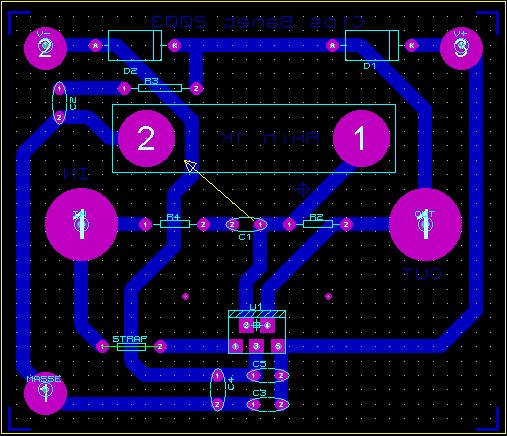

Typon :

Le typon suivant permet de réaliser ce circuit au standard "fond de panier" décrit précédemment.

téléchargement fichier Ares (utilisez le click droit pour sauvegarder directement le fichier)

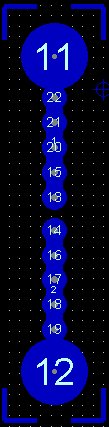

Ci-dessous le typon d'un dipôle avec broches de 4mm.

téléchargement fichier Ares du dipôle (utilisez le click droit pour sauvegarder directement le fichier)
