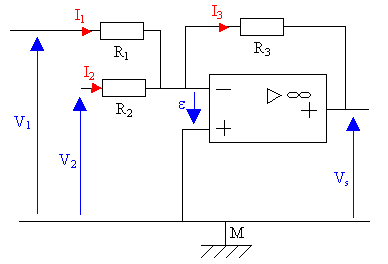

Figure N°5
Quelles sont les hypothèses utilisables pour l’étude de ce montage ?
Figure N°5
Donner l’expression de I1 en fonction de V1 et R1.
Figure N°5
Donner l’expression de I2 en fonction de V2 et R2.
Figure N°5
Donner l’expression de I3 en fonction de Vs et R3.
Donner la relation existant entre I1, I2 et I3.
Déduire l’expression de Vs en fonction de V1, V2, R1, R2 et R3.
Donner l’expression de Vs dans le cas ou R1 = R2 = R3.

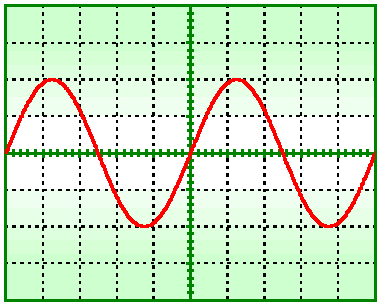

On donne l’oscillogramme de V1 :
Base de temps : 1ms/cm
Sensibilité : 0,5V/cm
V2 est une tension continue de 4V
Choisir parmi les résultats suivants, l’oscillogramme représentant la tension Vs sachant que les réglages sont identiques :
Base de temps 1ms/cm
Sensibilité : 2V/cm

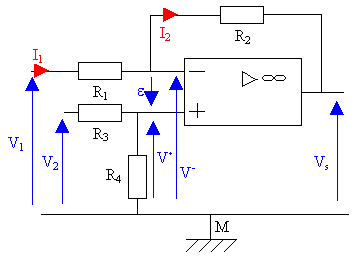

Figure N°6
Quelles sont les hypothèses utilisables pour l’étude de ce montage ?
On rappelle que V+ = V-
Figure N°6
Exprimer I1 en fonction de V1, V+, R1.
Attention, pour des raisons de syntaxe V+ sera noté Vp dans l'expression.
On rappelle que V+ = V-
Figure N°6
Exprimer I2 en fonction de Vs, V+, R2.
Attention, pour des raisons de syntaxe V+ sera noté Vp dans l'expression.
Figure N°6
Sachant que I1 = I2, donner la relation entre V1, V+, Vs, R1, R2.
Attention, pour des raisons de syntaxe V+ sera noté Vp dans l'expression.
En développant l’expression précédente, on obtient l’expression :
Donner l’expression de V+ en fonction de R3, R4 et V2.
Attention, pour des raisons de syntaxe V+ sera noté Vp dans l'expression.
On en déduit l'expression générale suivante :
On donne R1 = 1 kW , R2 = 3 kW , R3 = 4 kW et R4 = 1 kW . Donner l’expression exacte de Vs en fonction de V1, V2.
Que devient cette expression si R1 = R2 et R3 = R4.
