III) Multivibrateur astable

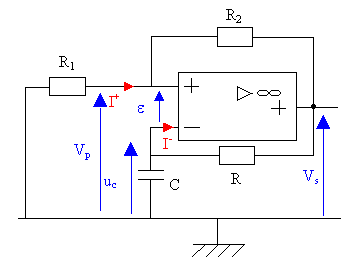

Figure n°10

a) Principe de fonctionnement

Le montage est en réaction positive.

Quelles sont les valeurs de V_s possibles ?

On suppose V_s = +V_sat au départ et u_c = 0V.

Que se passe-t-il pour le condensateur ?

On suppose R₁ = R₂. Calculer la valeur de V_p lorsque V_s = +V_sat = 15 V.

Donner l’expression de ε en fonction de V_p et u_c.

Remarque : ε sera noté ep dans l'expression

Pour quelle valeur de u_c le comparateur va-t-il basculer à –V_sat ?

Que fait le condensateur lorsque le comparateur a basculé à –V_sat ?

Pour quelle valeur de u_c le comparateur va-t-il basculer à +V_sat ?

Donner l’allure de la courbe u_c(t) :

(On rappelle que V_s = +V_sat pendant la première demi période et que V_s = -V_sat pendant la deuxième demi période)

Donner l’allure de la courbe V_s(t) :
